Калибраторы давления АГК предназначены для задания и измерений избыточного и абсолютного давления жидких сред при поверке и калибровке средств измерений избыточного и абсолютного давления, а также для задания и измерений давления в различных технологических процессах.

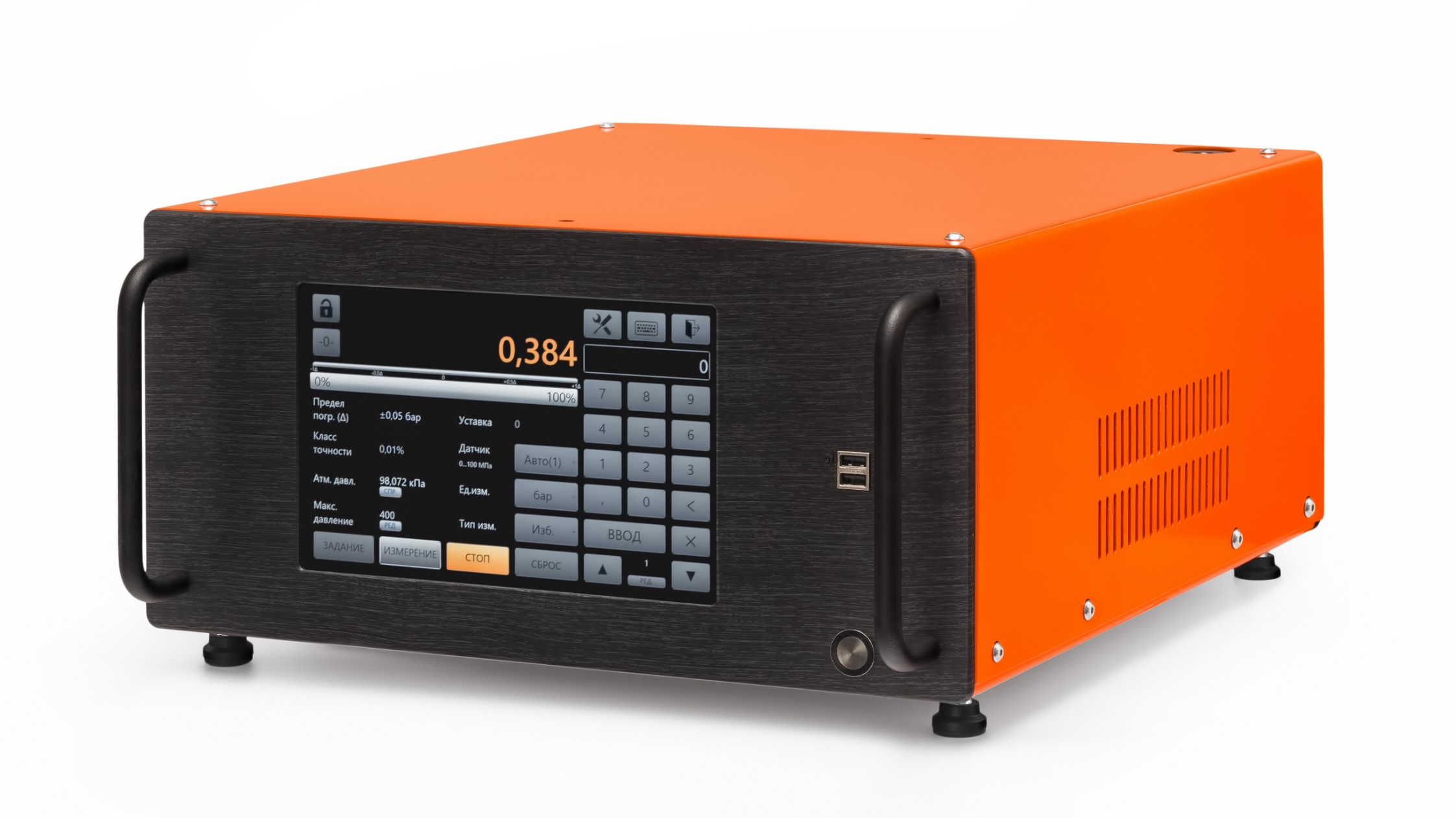

Автоматический калибратор-контроллер давления АГК (управляющий электронный блок)
Калибратор давления АГК состоит из управляющего электронного блока на базе микропроцессорной техники и силового блока, осуществляющего создание и поддержание необходимого давления. АГК имеет два режима: «Измерение» и «Задача». В режиме «Задача» калибратор АГК автоматически воспроизводит необходимое давление. В режиме «Измерение» производится измерение текущего давления в системе. Режим работы устанавливается с помощью многофункционального сенсорного дисплея или внешним управлением через ПК.

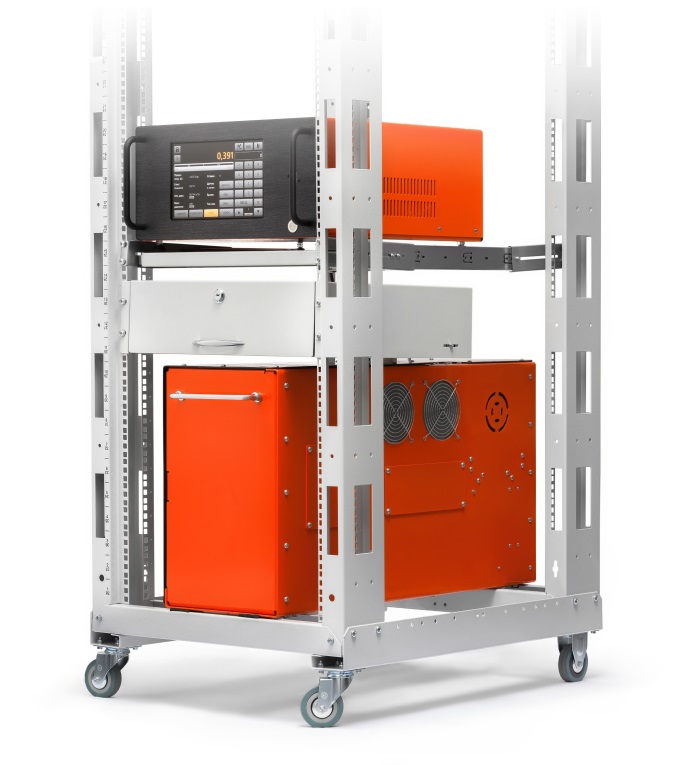

Автоматический калибратор-контроллер давления АГК в 19″ стойке (управляющий электронный блок и силовой блок)
В АГК возможна одновременная установка до 3-х эталонных датчиков давления, а также барометрического датчика для возможности контроля и измерения как избыточного, так и абсолютного давления. Датчики давления и барометр являются съемными, поэтому калибратор может быть укомплектован дополнительным количеством датчиков необходимых диапазонов, видов давления и погрешностей.
Электронный блок служит для управления работой, обработки полученного результата измерений, индикации на дисплее текущего значения измеряемого (задаваемого) давления, а также диапазона измерений, единиц измерений и другой информации. Предусмотрена функция как ручного выбора диапазона, так и выбора диапазона в автоматическом режиме. При значении давления большего, чем верхний предел измерения одного из модулей, происходит переключение на следующий, больший по диапазону, датчик давления. Калибратор АГК оснащен различными функциями: выбор единиц измерения, выбор типа давления (абсолютное/избыточное), установка границ задачи давления, калибровка нуля, калибровка в различных точках диапазонов, изменение скорости установки заданного давления, возможность воспроизведения давления по заранее заданному алгоритму, выбор языков меню и т. д.
АГК может устанавливаться как на стол (силовой блок устанавливается под столом), так и в стойку 19".
Калибратор давления АГК, основные технические и эксплуатационные характеристики:
Диапазон автоматического создания давления: 0...100 МПа.
Диапазоны измерений:
- абсолютного давления: от 0,1...1,7 до 0,1...100,1 МПа;
- положительного избыточного давления: от 0...1,6 до 0...100 МПа;
- атмосферного давления: 80...110 кПа.
Классы точности: 0,01; 0,015; 0,02; 0,025; 0,05; 0,1;
Опции улучшенной точности:
- ±0,01% ИВ в диапазоне 50...100% ВПИ
- ±0,005% ВПИ в диапазоне 0...50% ВПИ
- ±(0,005% ИВ + 0,005% ВПИ)
- Рабочая среда: масло, вода
- Электропитание 220В/50Гц.
Комплект поставки:
Стандартная поставка:
- Электронный блок с выбранным количеством и диапазонами встроенных эталонных датчиков;
- Силовой блок;
- Комплект коммутационных фитингов и шлангов.
По дополнительному заказу:
- Дополнительные эталонные датчики давления;
- Исполнение для установки в стойку 19";
- Полностью организованное рабочее место (стенд) по техническому заданию.
