Компания D.Marchiori (DMA) была основана в 1938г. с целью производства тестового оборудования для нужд авиационной промышленности Италии. D.Marchiori (DMA) это известный итальянский производитель авиационных установок для тестирования приборов воздушно-скоростных параметров самолетов и вертолетов, установок для проведения ТОиР (MRO) ВС, установок и оборудования регламентного обслуживания устройств измерения давления, оборудования наземного обеспечения и авиационных электронных испытательных установок на соответствие требованиям RVSM.

Компания D.MARCHIORI S.R.L. производит Air Data Test Sets (ADTS): MPS31C, MPS43, MPS43B, MPS45, MPS45HF, MPS46, MPS48, MPS49, MPS50, MPS56 и другие модели ADTS DMA серии MPS, а также другие типы контрольно-проверочной аппаратуры (КПА) и наземное оборудование, включая КПА для инерциальной навигации, угломеры электронные, угловые транспортиры, тахометры и синхронные тестеры, цифровые тестеры тахометров, генераторы давления, эталонные индикаторы давления для аттестации RVSM авионики, адаптеры и наборы шлангов, фитингов при ТОиР каналов и систем Pitot-Static для различных типов воздушных судов и другие средства наземного обслуживания (СНО) самолетов и вертолетов.

ТОиР (MRO) RVSM-авионики: ADTS MPS31C, Pitot-Static adapters, производства D.Marchiori (DMA)

 Брошюра DMA Air Data Test Sets and Ground Support Equipment, 2013

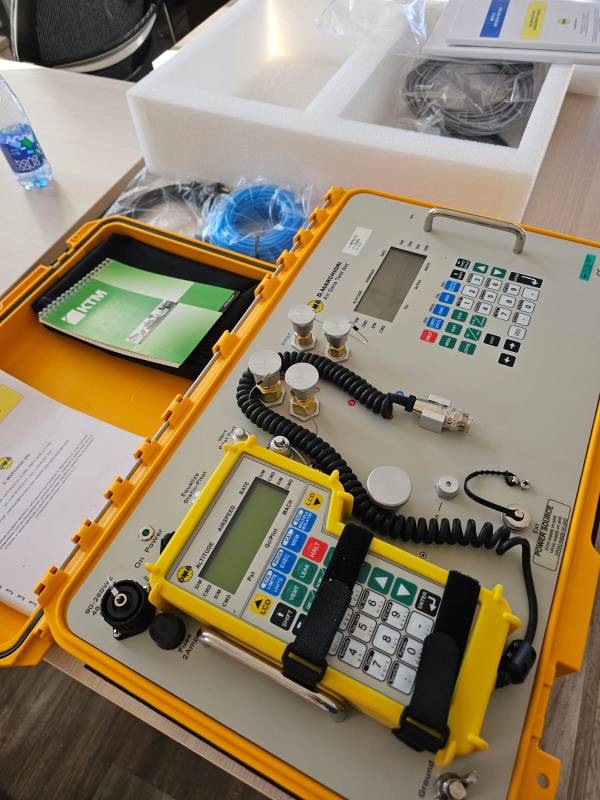

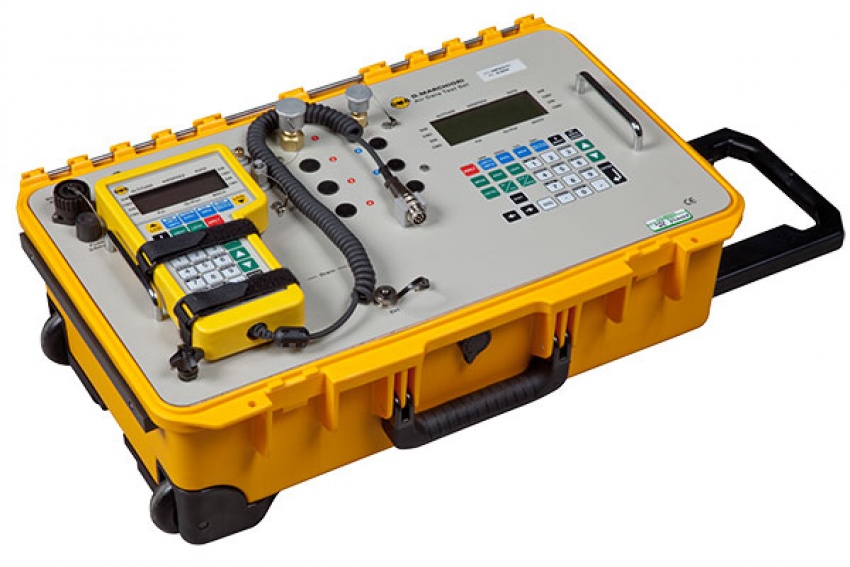

Air Data Test Sets (ADTS) MPS31С

DMA ADTS MPS31C

Air Data Test Sets (ADTS) MPS31C – переносные многофункциональные авиационные тестеры аэродинамических параметров самолетов и вертолетов, предназначены для измерений и воспроизведений абсолютного давления, а также для расчета по результатам измерений: высоты полета, скорости полета (скорости воздушного потока), вертикальной скорости полета (скорости набора высоты), числа Маха, измерение параметров герметичности воздушных каналов ВС (Pitot-Static Leak test).

MPS31C применяются для ТОиР (MRO) авионики -регламентного обслуживания приборов высотно-скоростных и аэродинамических параметров, других систем и приборов ВС непосредственно на борту воздушного судна на местах стоянок ВС, ангарах, а также в цехах и лабораториях АиРЭО АТБ аэропортов, предприятий авиационной промышленности. Техническое обслуживание высотомеров, указателей скорости, указателей числа Маха, вариометров, и других приборов и систем воздушных каналов Pitot-Static самолетов и вертолетов на соответствие требованиям RVSM.

DMA ADTS MPS31C

ADTS MPS31C поставляется с Руководством по эксплуатации на русском и английском языках, Свидетельством о первичной поверке, заводским Сертификатом калибровки.

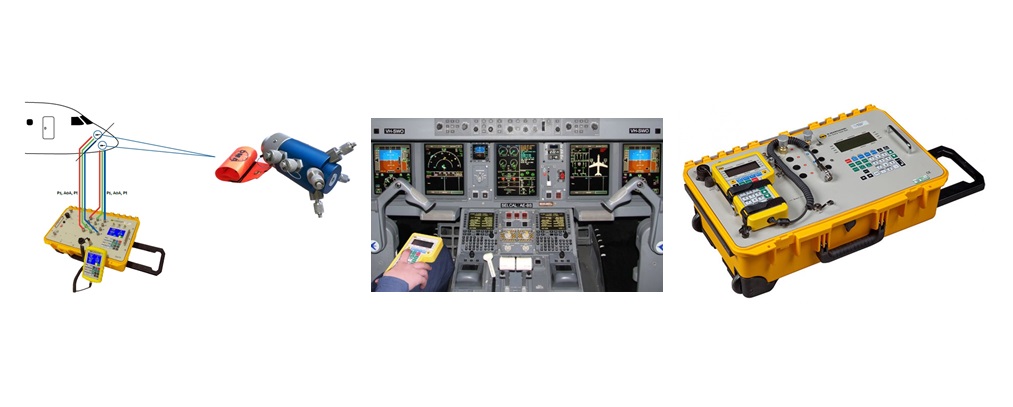

Опционально поставляются адаптеры Pitot-Static adaptors для различных типов pitot-static приемников воздушных давлений ВС, а также комплекты Pitot-static kits со шлангами, фитингами и другими приспособлениями для проведения регламентного обслуживания ВС.

 Спецификация ADTS MPS31C

 Спецификация Pitot-Static adaptors

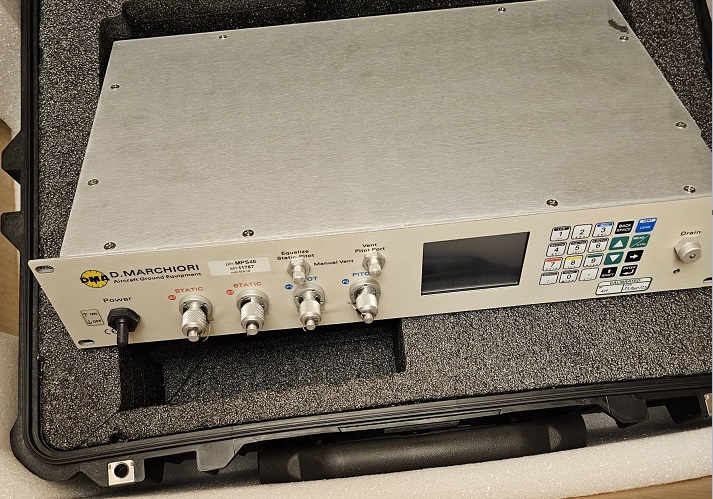

Air Data Test Sets (ADTS) MPS46

ADTS DMA MPS46

Air Data Test Sets (ADTS) MPS46 – многофункциональные приборы, предназначены для измерений и воспроизведений абсолютного давления, а также для расчета по результатам измерений: высоты полета, скорости полета (скорости воздушного потока), вертикальной скорости полета (скорости набора высоты), числа Маха, измерение утечки воздушных каналов ВС (Pitot, Static Leak test).

MPS46 применяются в цехах и лабораториях АиРЭО авиационной промышленности, а также на базах технического обслуживания (АТБ, АТЦ) аэропортов для ТОиР ВС и систем ВС -регламентного обслуживания приборов высотно-скоростных и аэродинамических параметров (высотомеров, вариометров, указателей скорости, указателей числа Маха), других систем и приборов.

ADTS MPS46 встраиваемый в 19” стойку и может применяться в составе наземных измерительных комплексов и диагностики НАСКД, КПК или как отдельное КПА совместно с генератором давления EPSR2.

Управление калибратором производится с помощью клавиатуры или сенсорного дисплея. Передача информации может осуществляться через GPIB, USB, RS232.

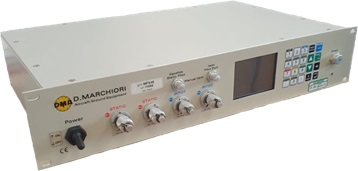

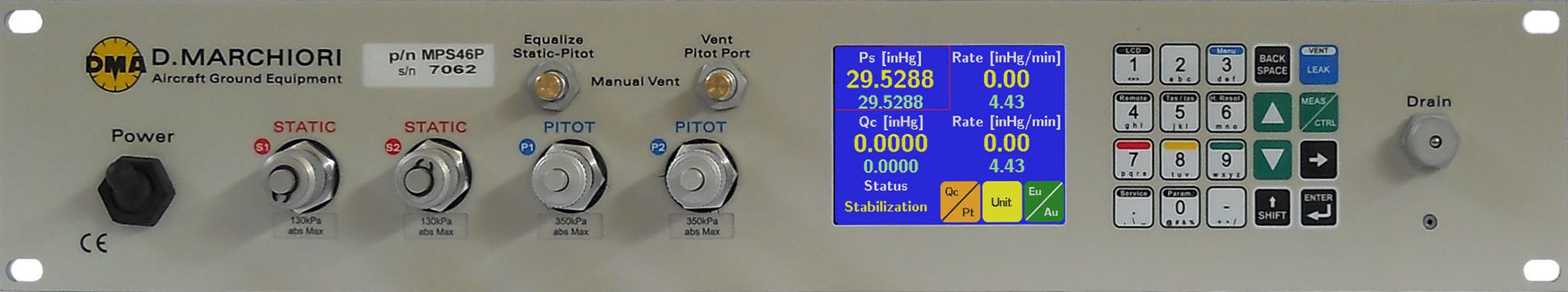

ADTS MPS46 встраиваемый в 19” стойку

Для работы MPS46 в режиме генерации давления при задании высоты, скорости полета, скорости изменения высоты, MPS46 рекомендовано использовать совместно с генератором для создания вакуума, давления EPSR2, имеющим встроенные источники вакуума и давления, производства D.Marchiori. Генератор давления EPSR2 встраиваемый в 19” стойку, и обеспечивает необходимые параметры разряжений и давления, и имеет необходимую производительность для работы ADTS MPS46 при регламентном обслуживании ВС.

DMA ADTS MPS46

ADTS MPS 46 поставляется с Руководством по эксплуатации на русском и английском языках, Свидетельством о первичной поверке, заводским Сертификатом калибровки.

 Спецификация ADTS MPS46

 Описание типа MPS 46

Air Data Test Sets (ADTS) MPS43B

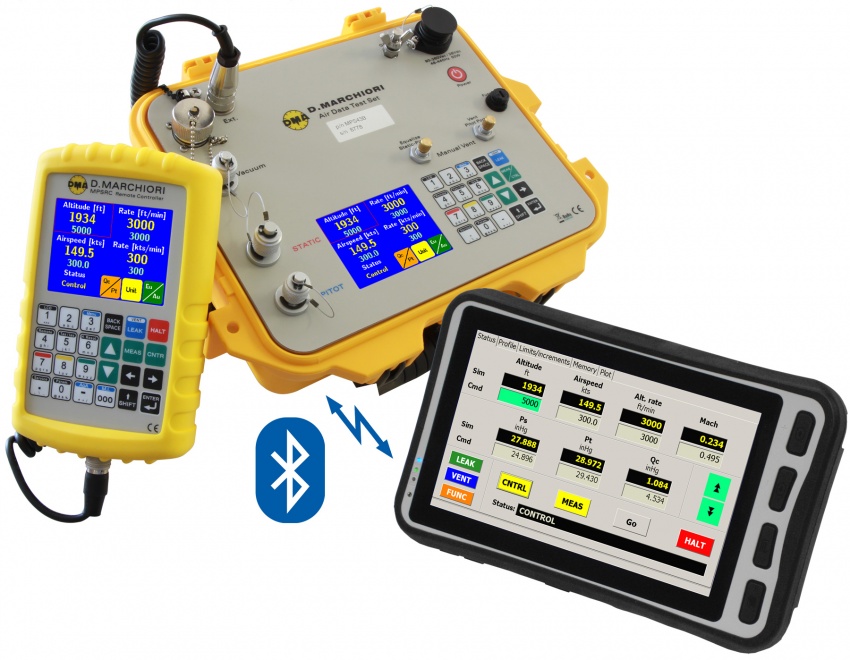

DMA aero ADTS MPS43B

ADTS MPS43B, производства компании D.Marchiori (DMA), предназначен для ТОиР самолетов и вертолетов малой авиации. ADTS MPS43B имеет два канала (канал статики Ps и канал полного давления Pt) для измерений и воспроизведений абсолютного давления, соответствующей высоте полета, скорости полета (скорости воздушного потока), вертикальной скорости полета (скорости набора высоты для проверки вариометров), измерение параметров герметичности воздушных каналов ВС (Pitot-Static Leak test).

Краткие характеристики ADTS DMA MPS43B:

• Задаваемая высота полета по каналу Ps до 55000 футов, скорость по каналу Pt до 550 kts, скорость набора высоты ROC до 6000 футов/мин;
• Более 1 часа работы от встроенного аккумулятора;
• Встроенные насосы с гарантией на 1500 часов;
• Вакуумный порт для подключения адаптеров DMA к фюзеляжу;
• ADTS MPS43B соответствует требованиям RVSM;
• Вес 4,5 кг;
• Bluetooth;
• MPS43B работает от сети переменного тока, 28 В постоянного тока или съемного аккумулятора.

 Air Data Test Sets (ADTS) MPS43B Спецификация

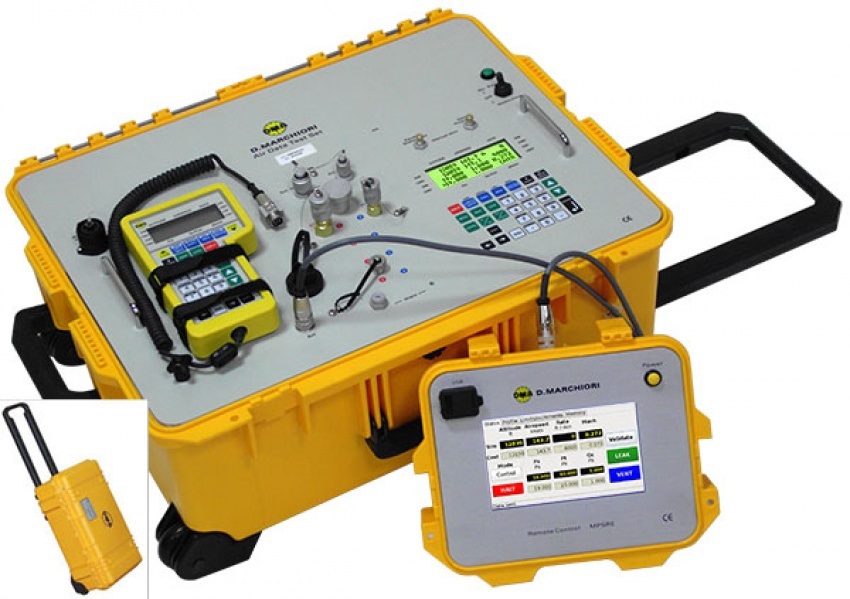

Air Data Test Sets (ADTS) MPS27С

ADTS MPS27C

ADTS MPS27C, производства компании D.Marchiori - современная авиационная тестирующая станция, соответствующая требованиям RVSM для контроля воздушно-скоростных параметров авионики самолетов и вертолетов гражданской и военной авиации. Имеет удобное полностью автоматизированное управление с ручного пульта и обладает высокой функциональностью. Для удобства транспортировки корпус MPS27C оснащен колесами и выдвижной ручкой. Air Data Test Sets MPS27С имеет Pitot-static порты полного (Pt) и Ps статического давления, разъем для подключения флешкарт, устройство приема/передачи данных по протоколу Bluetooth и встроенную аккумуляторную батарею, обеспечивающую 4-х часовую бесперебойную работу.

Краткие характеристики авиатестера ADTS DMA MPS27C:

• Задаваемая высота полета по каналу Ps до 80000 футов, скорость по каналу Pt до 700 kts, скорость набора высоты ROC до 6000 футов/мин;
• Независимый контроль высоты и скорости полета;
• ADTS MPS27C полностью соответствует стандарту RVSM с периодом повторной калибровки 12 месяцев;
• Встроенные насосы избыточного давления и вакуумные насосы с гарантией 5000 часов работы;
• Универсальное питание от сети переменного тока и 4-часовая автономная работа от аккумулятора;
• MPS27C поставляется в ударопрочном корпусе.

 Air Data Test Sets (ADTS) MPS27C Спецификация

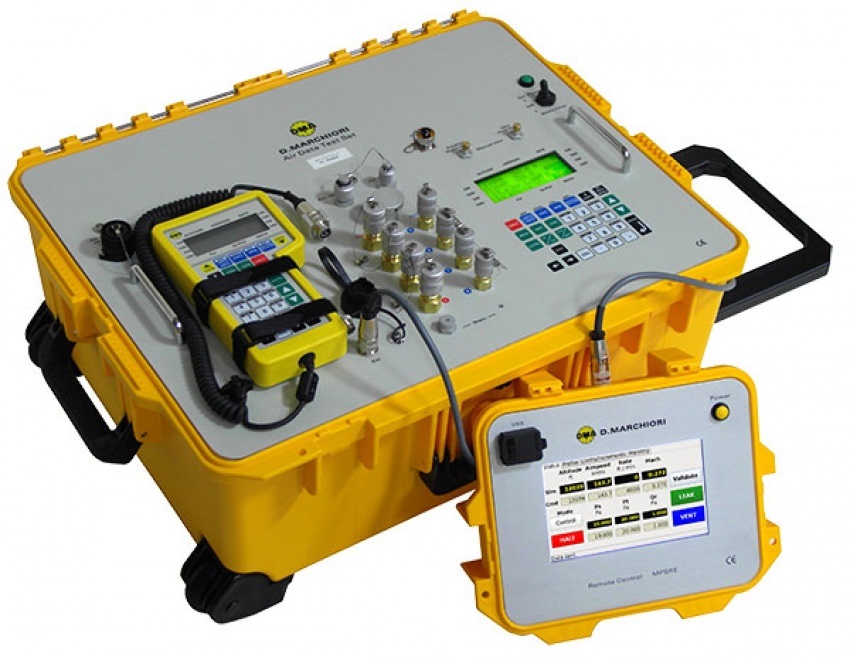

Air Data Test Sets (ADTS) MPS34С

Авиационная тестирующая станция двухканальная Ps, Pt (по 4 порта по каждому каналу) соответствует требованиям RVSM для проведения ТОиР ВС, соответствует требованиям RVSM

ADTS MPS34C

Авиационная тестирующая станция MPS34C, производства компании D.Marchiori, имеет по четыре порта полного (Pt) и статического (Ps) давления, погрешность технических характеристик MPS34C соответствует требованиям RVSM, предназначена для контроля воздушно-скоростных параметров приборов авионики самолетов и вертолетов, применяется при техническом обслуживании и ремонте (ТОиР) воздушных судов. MPS34C имеет полностью автоматизированное управление и обладает высокой функциональностью. Для удобства транспортировки корпус MPS34C оснащен колесами и выдвижной ручкой.

ADTS MPS34C применяется на борту ВС в аэропорта на местах стоянок, ангарах авиационно-тенических баз и центров.

Краткие характеристики ADTS DMA MPS34C:

• Задаваемая высота полета по каналу Ps до 80000 футов (в режиме измерения давления до 100000 футов), задаваемая скорость полета по каналу Pt до 850 kts, скорость набора высоты ROC до 6000 футов/мин (опция до 30000 футов/мин для малых объемов);
• ADTS MPS34C полностью соответствует стандарту RVSM с периодом повторной калибровки 12 месяцев;
• Встроенные насосы избыточного давления и вакуумные насосы с гарантией 5000 часов работы;
• Аккумуляторная батарея обеспечивает 4-х часовую бесперебойную работу;
• Выносной пульт управления входит в стандартную комплектацию;
• ADTS MPS34C поставляется в ударопрочном корпусе и может использоваться как в гражданской, так и военной авиации.

 Air Data Test Sets (ADTS) MPS34C Спецификация

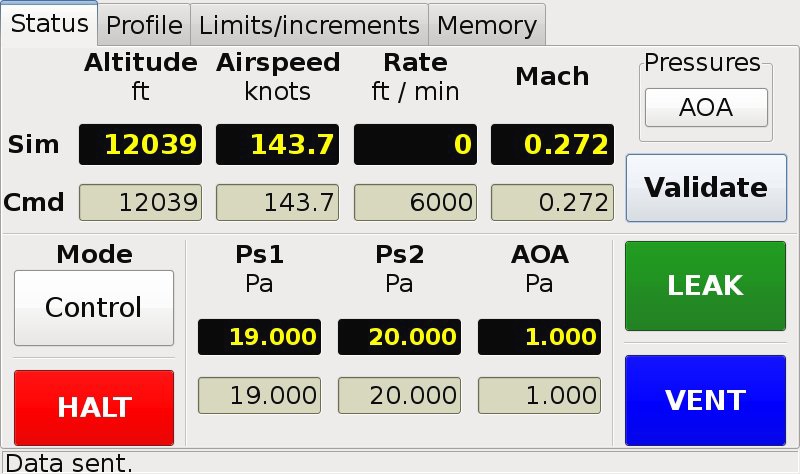

Air Data Test Sets (ADTS) MPS35С

Трехканальная Ps, Pt, AoA (angle of attack) авиационная тестирующая станция, соответствует требованиям RVSM при проведении ТОиР ВС.

ADTS MPS35C

Треканальная авиационная тестирующая станция MPS35C, производства компании D.Marchiori s.r.l., имеет три независимых канала: канал полного давления (Pt), канал статического (Ps) давления и канал давления AoA (Angle of Attack), погрешность характеристик параметров генерируемых и измеряемых давлений MPS35C соответствует требованиям RVSM. Авиационная тестирующая станция MPS35C предназначена для контроля воздушно-скоростных параметров приборов авионики самолетов и вертолетов, применяется при техническом обслуживании и ремонте (ТОиР) воздушных судов. MPS35C имеет полностью автоматизированное управление и обладает высокой функциональностью.

Треканальный ADTS MPS35C, диапазон давлений канала AoA от -85 гПа до +85 гПа.

Краткие характеристики ADTS DMA MPS35C:

Параметры MPS35C для объемов систем воздушных сигналов ВС: по статике до 2 литров, по динамике до 1,3 литра:

• задаваемая высота полета по каналу Ps от -3000 до 60000 футов;
• задаваемая скорость полета по каналу Pt до 850 kts;
• скорость набора высоты ROC до 6000 футов/мин;
• канал AoA диапазон: ±85 гПа.

ADTS MPS35C применяется для проверки авионики на борту ВС в аэропортах на местах стоянок, ангарах авиационно-тенических баз и центров, лабораториях АиРЭО.

• ADTS MPS35C полностью соответствует стандарту RVSM с периодом повторной калибровки 12 месяцев;
• Встроенные насосы избыточного давления и вакуумные насосы с гарантией 5000 часов работы;
• Универсальное питание от сети переменного тока и 4-часовая автономная работа от аккумулятора;
• Выносной пульт управления входит в стандартную комплектацию;
• Для удобства транспортировки корпус MPS35C оснащен колесами и выдвижной ручкой.

ADTS MPS35C поставляется в ударопрочном корпусе и может использоваться как в гражданской, так и военной авиации.

Опционально поставляются адаптеры Pitot-static приемников, производства компании D.Marchiori s.r.l., для многих типов самолетов и вертолетов, а также наборы (kits) включая шланги, фитинги, и другие приспособлнния для проведения ТОиР ВС.

 DMA Air Data Test Sets (ADTS) MPS35C Спецификация

MPS36 Авиационная тестирующая станция

DMA-Aero MPS36

ADTS MPS36, производства D.Marchiori s.r.l. (Италия) – Лабораторная авиационная тестирующая станция для ТОиР и аттестации на соответствие требованиям RVSM приборов воздушно-скоростных параметров воздушных судов. MPS36 имеет возможность размещения в 19 дюймовой стойке, система оснащена полностью автоматизированным управлением и обладает высокой функциональностью. DMA MPS36 поставляется в корпусе размером 3U и имеет по 1 порту Полного (Pt) и 1 порту Статического давления (Ps) на лицевой и задней панелях. Разъемы для подключения генераторов давления и вакуума (рекомендован компрессор EPSR2) расположены на задней панели прибора.

Основные технические характеристики MPS36:

• Точность измерений ±2 фута на уровне моря;
• Разрешающая способность: 0.2 Па для статического давления;
• ADTS MPS36: Accuracy compliant with FAA advisory circular 43-2B, and Reduced Vertical Separation Minimums (RVSM);
• Высота, в футах: в режиме Измерение -3,000…+100,000; в режиме Контроль (задания) -3,000…+80,000 (до 100,000 2 насоса);
• Скорость набора высоты, фут/мин: в режимах измерения и задания: от 0 до 6,000;
• Скорость полета, в узлах: Измерение от 10 до 850 (от 2 до 200), Контроль от 10 до 850;
• Число Маха: от 0 до 6;
• Диапазон рабочих температур: от -10° C до +50° C.

В тестирующей станции MPS36 обеспечена возможность регулировки объемов нагрузки (куб. дюймы): статическое давление от 0 до 250, полное давление от 0 до 100.

MPS36 разработан с учетом возрастающих тестовых требований для военных и коммерческих самолетов с неподвижным крылом и крылом с переменной стреловидностью с точностью контроля над высотой в ±2 фута на уровне моря (или ±0.002 дюйма ртутного столба).

Наличие портов интерфейсов IEEE-488 и RS232 для работы с ATE/PC.

До 40 тестовых профилей программируемых пользователем, которые начинают работу при нажатии всего одной кнопки, могут храниться во внутренней памяти прибора.

Имеется возможность управлять MPS36 при помощи компьютера при осуществлении лабораторного тестирования через серийный интерфейс RS232 PC или шину GPIB. DMA ADTS MPS36 использует высокоточные виброцилиндрические датчики давления со специальными характеристиками для достижения максимальной точности в измерениях всех параметров высоты и скорости полета. Использование быстрых и точных пневмо-клапанов регулировки потока с цифровым управлением обеспечивает высокую стабильность управления.

Лабораторная авиационная тестирующая станция MPS36 поставляется с руководствами пользователя на русском и английском языках, заводским сертификатом калибровки, свидетельством о первичной поверке.

 ADTS DMA MPS36 Спецификация

EPSR2 Pressure and Vacuum Generator

Внешний генератор давления и вакуума EPSR2 для применения в составе авиационных тестирующих станций (ADTS) MPS36, MPS46 и MPS56, производства D.Marchiori

Генератор давления EPSR2 DMA-Aero

Генератор давления EPSR2, производства D.Marchiori s.r.l. (Италия), предназначен для генерации давления и вакуума, необходимых для режимов задания высотно-скоростных параметров авиационных тестирующих станций DMA ADTS MPS36, MPS46 и MPS56, работающих с внешними насосами (компрессорами), при проведении ТОиР (MRO) приборов авионики (высотомеров, указателей скорости, вариометров, указателей числа Маха, проверки герметичности систем воздушных сигналов, и др.) самолетов и вертолетов.

В исполнении встраиваемом в 19” стойку, генератор давления EPSR2 состоит из трёх мембранных насосов для создания вакуума и давления (2 насоса для вакуума и 1 насос для давления) и электронного блока управления насосами. Мембранные насосы не нуждаются в обслуживании, необходимо только периодически дренировать резервуар избыточного давления каждые 1-3 месяца (в зависимости от частоты использования EPSR2) путём нажатия кнопки дренирования на 5 секунд.

Подключение генератора давления EPSR2 к пневматическим портам ADTS MPS46

Pressure and Vacuum Generator EPSR2 используется для генерации вакуума и давления в сопряжении с давлением датчиков авиационных тестирующих станций MPS36, MPS46 и MPS56 до достижения > 100,000 футов высоты и до 1,000 узлов скорости.

Авиационные тестирующие станции DMA ADTS MPS36, MPS46 и MPS56 автоматически дают команду на блок подачи давления/вакуума EPSR2 генерировать необходимый объём вакуума и давления по каналам статического Ps и полного давления Pt, при задании высоты и скорости полета, скорости набора высота и других параметров систем воздушных сигналов ВС.

Генератор давления DMA-Aero P/N EPSR2 поставляется с руководством по эксплуатации на русском и английском языках, заводским Сертификатом калибровки.

 Pressure and Vacuum Generator EPSR2 Спецификация
